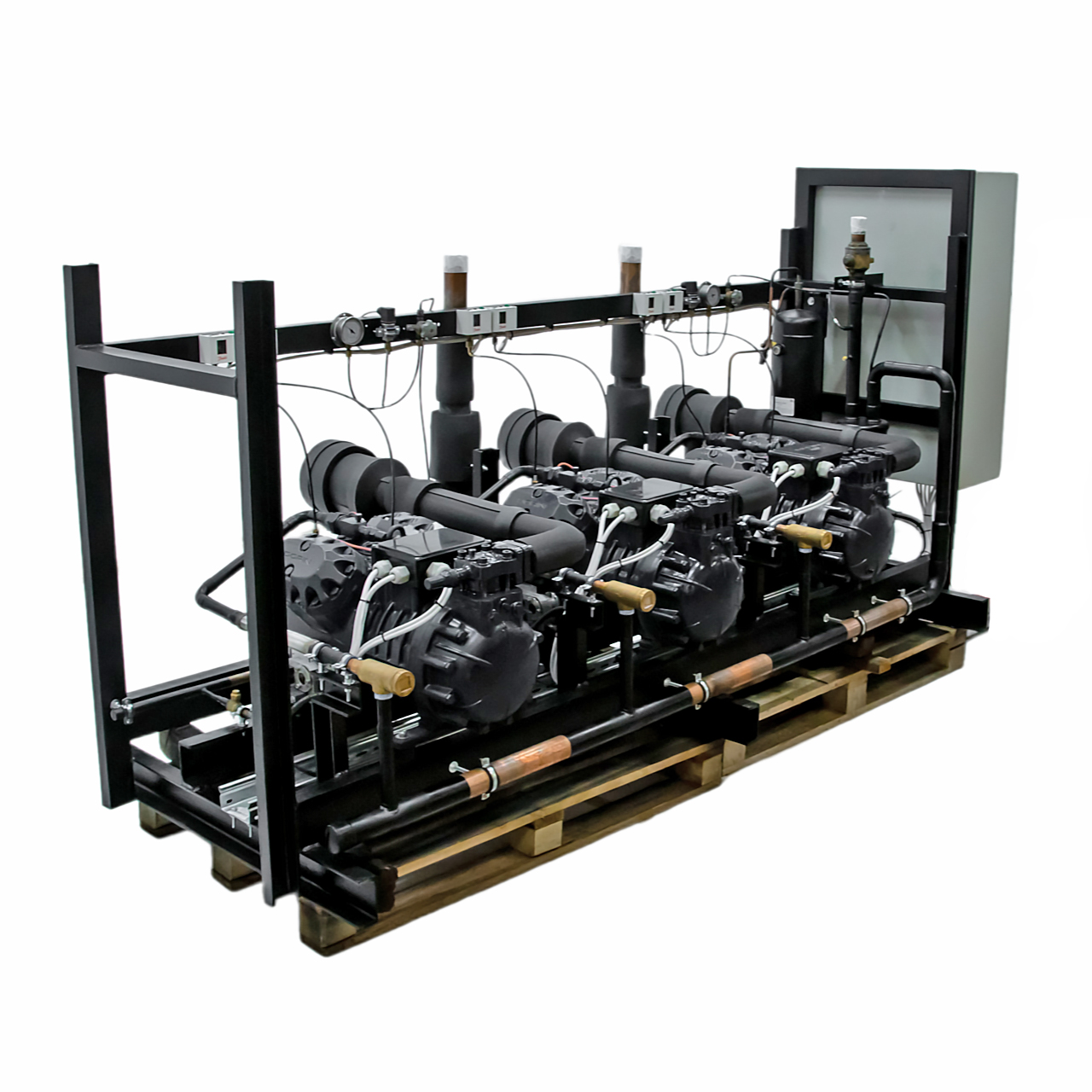

Центральные холодильные машины

Центральные холодильные машины: устройство, подбор, монтаж и окупаемость

В современном ритейле, пищевой промышленности и складской логистике надёжное холодоснабжение — основа бизнеса. Когда речь идёт об объектах с большой холодильной нагрузкой (супермаркеты, распределительные центры, производственные цеха), устанавливать десятки отдельных моноблоков или сплит-систем неэффективно. Оптимальное решение — центральные холодильные машины (ЦХМ).

В этой статье мы подробно разберём, что такое центральная холодильная машина, какие типы существуют, как рассчитать мощность и подобрать оборудование под ваши задачи, а также расскажем о монтаже, обслуживании, окупаемости и региональных особенностях эксплуатации в Москве, Санкт-Петербурге, регионах Сибири и юга России.

Что такое центральная холодильная машина

Центральная холодильная машина — это промышленная холодильная установка, предназначенная для централизованного отвода тепла от нескольких потребителей (испарителей), расположенных в разных зонах объекта. В отличие от автономных систем, где каждый холодильный шкаф или витрина имеют собственный компрессор, в ЦХМ один или несколько мощных компрессоров объединены в общий агрегат, который подаёт жидкий хладагент к удалённым испарителям через систему трубопроводов.

Основные элементы центральной холодильной машины:

• Компрессорный агрегат — один или несколько параллельно работающих компрессоров (винтовые, поршневые, спиральные).

• Конденсатор — теплообменник для отвода тепла (воздушный, водяной или испарительный).

• Ресивер — ёмкость для сбора жидкого хладагента.

• Панель управления и автоматика — контроллер, реле давления, датчики температуры.

• Распределительный коллектор — для подачи хладагента к нескольким линиям.

• Трубопроводная сеть — фреоновые трассы к испарителям в витринах, камерах, бонетах.

Принцип работы: компрессоры засасывают пары хладагента от всех испарителей, сжимают и подают в конденсатор. Там газ охлаждается и конденсируется в жидкость, которая собирается в ресивере и затем через терморегулирующие вентили (ТРВ) распределяется по испарителям. Образовавшийся пар снова возвращается к компрессорам — цикл замкнут.

Центральные холодильные машины часто называют «чиллеры» (от англ. chiller), но в российской практике термин «чиллер» чаще относится к системам кондиционирования и охлаждения воды. В промышленном холоде и торговом оборудовании устоялось название «центральная холодильная машина» или «центральный холодильный агрегат».

Основные типы центральных холодильных машин

Классификация ЦХМ проводится по нескольким признакам.

Выбор типа компрессора — ключевое решение, влияющее на стоимость, надёжность и эксплуатационные расходы.

Рекомендация для супермаркета (500–3000 м²): многопоршневая централь с 2–4 компрессорами или винтовой агрегат с возможностью ступенчатого регулирования. Для гипермаркетов (3000+ м²) — две параллельные винтовые машины для резервирования.

• С воздушным охлаждением — самый распространённый вариант. Конденсатор выносится на улицу или на крышу. Плюсы: простота монтажа, не нужна вода, низкая стоимость. Минусы: зависимость от температуры воздуха (эффективность падает в жару), шум вентиляторов, необходимость регулярной чистки, зимой нужно регулировать давление.

• С водяным охлаждением — охлаждение водой через кожухотрубный или пластинчатый теплообменник. Требует наличия водопровода, градирни или оборотной системы. Плюсы: стабильная работа в любую погоду, возможность размещения в помещении. Минусы: высокий расход воды, накипь, система водоподготовки, большие капитальные затраты.

• Испарительные — комбинированный тип (вода распыляется на конденсатор и частично испаряется). Плюсы: высокая эффективность, экономия воды по сравнению с водяными. Минусы: сложность обслуживания (форсунки, насосы, антинакипная обработка), дороговизна, риск замерзания зимой.

Выбор по регионам:

• Москва, Московская область, Санкт-Петербург, Ленинградская область: воздушные конденсаторы доминируют. В СПб из-за высокой влажности нужно выбирать модели с защитой рёбер от коррозии (эпоксидное покрытие).

• Юг России (Краснодарский край, Ростовская область): в жару (+40°C и выше) воздушные конденсаторы резко теряют производительность. Лучше предусмотреть водяное или испарительное охлаждение, либо увеличить площадь конденсатора на 30–40%.

• Сибирь и Урал (Новосибирск, Екатеринбург, Красноярск): зимой очень холодно, поэтому воздушные конденсаторы требуют обязательной автоматики поддержания давления (частотные регуляторы вентиляторов, клапаны байпаса).

• Моноблочные — все элементы (компрессоры, ресивер, панель управления) смонтированы на одной раме. Компактно, но шумно. Устанавливаются в машзале или на улице.

• Сплит-исполнение — компрессорная часть находится внутри (в техпомещении), а конденсатор вынесен на улицу. Самый популярный вариант для супермаркетов.

В Москве и Санкт-Петербурге крупные сети (X5, «Магнит», «Ашан») уже переходят на R448A и CO₂. Для небольших супермаркетов R448A — оптимальный выбор.

Преимущества центральных холодильных машин перед автономным оборудованием

Для объектов с суммарной холодильной нагрузкой более 20–30 кВт центральная машина становится не просто выгодной, а единственно правильной.

Основные плюсы:

Особенно заметна разница в крупных супермаркетах (более 500 м²) и распределительных центрах (складах). Вложения в центральную холодильную машину окупаются за 2–4 года только за счёт экономии электроэнергии и снижения затрат на сервис.

Как выбрать центральную холодильную машину: пошаговый алгоритм

Правильный подбор ЦХМ требует профессионального расчёта. Вот основные шаги, которые выполняют инженеры tdo.ru.

Нужно учесть:

• Все потребители холода: витрины, бонеты, холодильные камеры (охлаждение и заморозка), технологическое оборудование (тестомесы, маслоохладители, линии розлива).

• Температурные режимы: среднетемпературные (+2…+8°C) и низкотемпературные (-18…-24°C) контуры обычно разделяют на отдельные машины или на одну машину с двумя ступенями (двухтемпературный агрегат).

• Коэффициент использования: в реальности витрины редко работают на 100% одновременно, но для надёжности берут 100%.

• Условия эксплуатации: температура в машзале, количество открываний дверей камер, частота размораживания, интенсивность покупательского потока.

Примерный расчёт для супермаркета площадью 1000 м²:

• 20 витрин среднетемпературных (по 2–3 кВт холода каждая) → 40–60 кВт

• 8 бонет низкотемпературных (по 3–5 кВт) → 24–40 кВт

• 4 холодильные камеры (по 5–10 кВт) → 20–40 кВт

• Итого: 84–140 кВт. Рекомендуется устанавливать две центральные машины (по 60–80 кВт каждая) для резервирования.

Для средних нагрузок (30–150 кВт) оптимальны винтовые или многопоршневые агрегаты с двумя–четырьмя компрессорами.
Для нагрузок свыше 150 кВт — только винтовые.

Выбор хладагента:

• Если магазин не требует экологических сертификатов (LEED, BREEAM) — можно R404A, но скоро его запретят.

• Рекомендуем R448A — переход почти безболезненный (меняется масло, настройки).

• Для новых проектов крупных гипермаркетов — CO₂ с транскритическим циклом (дорого, но высокая эффективность при холодном климате).

Конденсатор должен отводить всё тепло, выделяемое компрессорами плюс теплоту сжатия. Упрощённо: тепловая нагрузка конденсатора = холодопроизводительность × 1,25.
Для воздушных конденсаторов важно учитывать расчётную летнюю температуру (для Москвы — +32°C, но реально бывает +35…+38°C, поэтому запас 15–20%).
Производитель должен иметь запас 10–20% по площади теплообмена.

Рекомендуется устанавливать две машины (каждая на 50–60% от максимальной нагрузки) либо один агрегат с несколькими компрессорами и возможностью отключения одного без остановки системы. Это критично для продуктовых супермаркетов — простой холода грозит списанием товара на миллионы рублей.

Это отдельная сложная задача. Основные требования:

• Длина магистралей от машины до самых удалённых испарителей не должна превышать 50–80 м (для надёжной масловозврата). При больших расстояниях применяют маслоподъёмные петли и дополнительные ресиверы.

• Диаметры труб подбираются по скорости движения пара (8–12 м/с).

• Теплоизоляция всех всасывающих линий — минимум 19 мм толщиной, на улице — 32 мм.

• Герметичность — абсолютная.

В Москве и Санкт-Петербурге, где магазины часто расположены в многоэтажных ТЦ, трассы могут проходить через технические этажи и подвесные потолки — требуется согласование с управляющей компанией.

Центральная холодильная машина — это не только оборудование, но и:

• проект фреоновых трасс (медные трубы большого диаметра);

• монтаж конденсатора (часто на крыше с использованием подъёмной техники, крана);

• система автоматики (контроллеры, удалённый мониторинг, GSM-модули);

• противопожарные меры (датчики утечки хладагента, система вентиляции машзала);

• шумоизоляция (если машзал граничит с торговым залом).

Стоимость «под ключ» в Москве начинается от 2–3 млн руб. для небольшого объекта и может достигать 30–50 млн руб. для гипермаркета.

Расчёт окупаемости: пример для среднего супермаркета

Исходные данные:

• Торговая площадь 800 м², нагрузка по холоду 70 кВт.

• Вариант А: 25 автономных витрин (средняя цена 300 тыс. руб. каждая = 7,5 млн руб.), энергопотребление 85 кВт·ч (среднее).

• Вариант Б: центральная холодильная машина (мощностью 75 кВт, цена 2,8 млн руб.) + 25 витрин «под холод» (дешевле на 70 тыс. руб. каждая → экономия 1,75 млн руб.) + монтаж трасс и конденсатора (1,5 млн руб.). Итого инвестиции: 2,8 + (0,23×25 = 5,75) +1,5 = 10,05 млн руб. (это всего на 2,55 млн дороже, чем автономные).

Эксплуатационные расходы в год:

• Автономные: электроэнергия 85 кВт × 5 руб./кВт·ч × 8760 ч = 3,72 млн руб. (при работе 24/7, реально меньше, но возьмём максимум). Плюс сервис 25 витрин — 500 тыс. руб./год.

• Центральная: электроэнергия 70 кВт × 0,75 (КПД выше) = 52,5 кВт средних, ×5 руб. ×8760 = 2,3 млн руб. Сервис одной машины + витрин — 300 тыс. руб./год.

Экономия в год: (3,72+0,5) - (2,3+0,3) = 1,62 млн руб.
Срок окупаемости дополнительных инвестиций (2,55 млн руб.) = 2,55 / 1,62 ≈ 1,6 года.

Вывод: уже через 1,5–2 года центральная машина начинает приносить чистую прибыль за счёт энергосбережения, а через 5 лет экономия превысит 8 млн руб.

Монтаж центральной холодильной машины под ключ

Профессиональный монтаж — залог долгой и надёжной работы. Этапы работ:

1. Проектирование: Разработка 3D-модели трубопроводов, расчёт гидравлики, выбор оборудования, подготовка чертежей для согласования с архитектором ТЦ.

2. Подготовка площадки: Устройство фундамента под агрегат (антивибрационные опоры), прокладка кабельных трасс и дренажей, установка системы вентиляции машзала.

3. Монтаж агрегата: Установка компрессорно-конденсаторного блока в машзале или на улице (с защитным кожухом).

4. Прокладка трасс: Медные трубы (пайка в среде инертного газа, азотирование) к каждому испарителю. Теплоизоляция, крепления с резиновыми прокладками для гашения вибрации.

5. Электромонтаж и автоматика: Подключение к щитовой, настройка контроллера, установка датчиков температуры и давления, настройка удалённого мониторинга.

6. Вакуумирование и заправка: Удаление воздуха и влаги (вакуум до 100 мкм), заправка хладагентом и маслом (взвешиванием).

7. Пусконаладка: Проверка режимов, настройка производительности, балансировка распределения хладагента по разным линиям.

8. Обучение персонала: Инструктаж эксплуатантов (как снимать показания, что делать при аварии, как чистить конденсатор).

Срок монтажа для супермаркета средней сложности — от 2 до 6 недель, в зависимости от объёма трасс и готовности площадки.

Эксплуатация и обслуживание

Центральные холодильные машины требуют регулярного сервиса. Пренебрежение ТО ведёт к падению эффективности и дорогим поломкам.

Регламент обслуживания:

Сезонные особенности:

• Перед летом: обязательная чистка конденсатора, проверка вентиляторов, тест системы при повышенной нагрузке.

• Перед зимой: проверка автоматики поддержания давления конденсации, обогрев картера компрессора, защита конденсатора от снега (козырёк).

Надёжность ЦХМ при правильном обслуживании — 20 лет и более.

Пример из практики tdo.ru: модернизация супермаркета в Московской области

Объект: продуктовый супермаркет сети «Локальный ритейл», город Химки, площадь 1200 м². Исходно использовались 35 автономных витрин и 8 бонет с моноблоками. Проблемы:

• Тепло в торговом зале летом — температура поднималась до +28°C, выходили из строя компрессоры.

• Шум от витрин раздражал покупателей.

• Электричество за месяц — 850 тыс. руб.

• Ежемесячные вызовы сервиса — 3–4 раза.

Решение: Проект перехода на центральное холодоснабжение с двумя машинами Bitzer (винтовые, по 75 кВт каждая) и воздушными конденсаторами на крыше. Установили также систему удалённого мониторинга с отправкой аварийных SMS.

Результат после запуска:

• Счёт за электроэнергию снизился до 530 тыс. руб./месяц (экономия 38%).

• Температура в зале летом не превышает +24°C.

• Вызовы сервиса — 1 раз в 2 месяца (плановое ТО).

• Окупаемость инвестиций (9,2 млн руб.) составила 22 месяца.

Часто задаваемые вопросы (расширенный блок)

1. Чем отличается центральная холодильная машина от чиллера?
В российском обиходе «чиллер» — это машина для охлаждения воды или рассола, которые затем циркулируют по системе вентиляции или технологическому оборудованию. Центральная холодильная машина (в контексте торгового холода) подаёт хладагент напрямую в испарители витрин и камер. Однако технически многие центральные машины могут работать как чиллеры при замене конфигурации.

2. Можно ли подключить новые витрины к существующей центральной машине?
Да, если есть запас по производительности. Проектировщики обычно закладывают 20–30% запаса. Нужно проконсультироваться с инженером, возможно, потребуется увеличение конденсатора или ресивера.

3. Что выгоднее для небольшого магазина (150–250 м²): одна центральная машина или несколько сплит-систем?
Обычно сплит-системы выгоднее по первоначальным затратам. Центральная машина окупится только при росте объёма. Однако в Москве и Санкт-Петербурге, где аренда площади дорогая, экономия за счёт уменьшения шума и тепла может перевесить. Рекомендуем порог от 30–40 кВт холода.

4. Как часто нужно менять хладагент?
Хладагент не «сгорает», но могут быть утечки. Раз в 2–3 года проверяют герметичность и дозаправляют. Полная замена нужна при переходе на другой тип хладагента (например, с R404A на R448A) или при капитальном ремонте системы после аварии.

5. Можно ли установить центральную холодильную машину на улице (без машзала)?
Да, есть всепогодные исполнения с защитным кожухом, обогревом картера и антикоррозийным покрытием. Однако в регионах с холодной зимой (Сибирь) рекомендуется размещать хотя бы компрессоры внутри, а выносить только конденсатор.

6. Какие документы нужны для ввода в эксплуатацию?

• Проектная документация (раздел ХВС).

• Акт скрытых работ (по пайке труб).

• Акт вакуумирования.

• Паспорта на оборудование.

• Декларация о соответствии ТР ТС.

7. Вы выполняете монтаж в регионах?
Да, tdo.ru осуществляет поставку и монтаж центральных холодильных машин в Москве, Московской области, Санкт-Петербурге, Ленинградской области, Казани, Екатеринбурге, Новосибирске, Краснодаре, Ростове-на-Дону, Нижнем Новгороде, Челябинске, Самаре и других городах. У нас есть партнёры с лицензиями во всех федеральных округах.
