Холодильные конденсаторы

Холодильные конденсаторы: виды, устройство, критерии выбора

В любой холодильной системе конденсатор выполняет ключевую роль – именно здесь пары хладагента превращаются в жидкость, отдавая накопленное тепло в окружающую среду. От правильного выбора этого теплообменника зависит энергоэффективность, надёжность и срок службы всей установки. Неверно подобранный конденсатор приводит к перегреву компрессора, росту затрат на электроэнергию и частым отказам оборудования.

В этом материале мы подробно разберём, что такое холодильный конденсатор, какими они бывают, как выбрать подходящий для ваших задач и как продлить его ресурс.

Что такое холодильный конденсатор и зачем он нужен

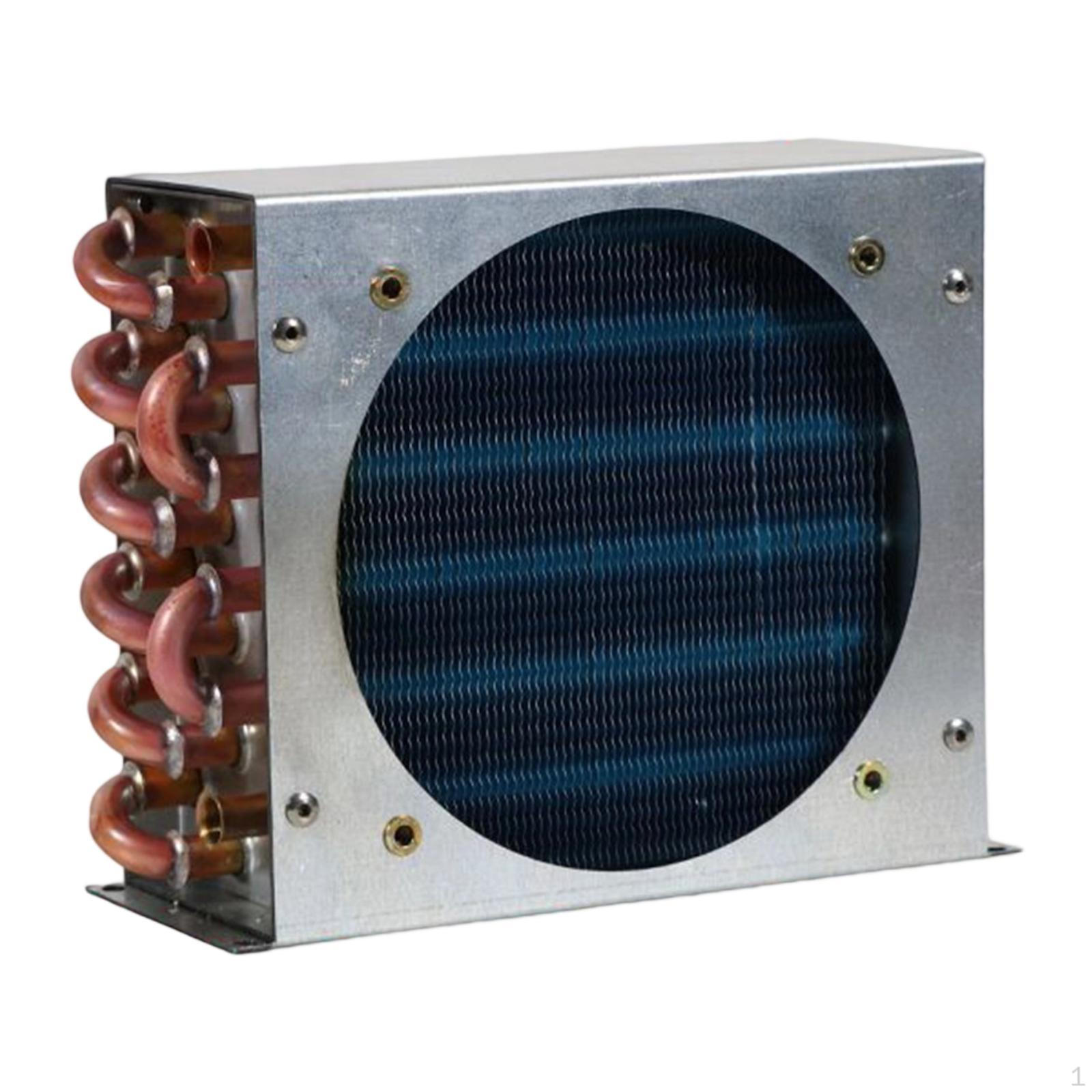

Холодильный конденсатор – это теплообменный аппарат, в котором происходит конденсация паров хладагента. Компрессор нагнетает горячий газообразный фреон или аммиак в конденсатор, где за счёт отвода тепла (воздухом, водой или их комбинацией) пар переходит в жидкое состояние. Жидкий хладагент затем направляется к терморегулирующему вентилю (ТРВ) и испарителю, где происходит охлаждение.

Простыми словами: конденсатор – это «радиатор» холодильной машины, который сбрасывает лишнее тепло наружу. Без него холодильный цикл невозможен, а эффективность всей системы напрямую зависит от его характеристик.

Устройство и конструктивные особенности холодильных конденсаторов

Несмотря на разнообразие типов, базовое устройство у большинства конденсаторов общее:

• Теплообменная поверхность – трубки (чаще медные, реже стальные), внутри которых движется хладагент.

• Оребрение (рёбра) – пластины из алюминия или меди, припаянные или накатанные на трубки. Они увеличивают площадь контакта с охлаждающей средой, ускоряя теплоотдачу.

• Коллекторы (распределительные трубы) – для подвода и отвода хладагента.

• Вентиляторы (для воздушных моделей) – принудительно обдувают теплообменник.

• Кожух и рама – обеспечивают жёсткость и защиту.

Материалы напрямую влияют на характеристики:

• Медь + алюминий – лучшая теплопередача, лёгкий вес, популярное решение для воздушных конденсаторов малой и средней мощности.

• Медь + медь – высокая коррозионная стойкость, часто применяется в агрессивных средах.

• Сталь – используется в мощных промышленных водяных и испарительных конденсаторах (например, кожухотрубных), где важна прочность.

По конструктивному исполнению различают:

• Трубчатые (с гладкими или оребрёнными трубами) – универсальны.

• Пластинчатые – компактны, высокоэффективны для водяного охлаждения.

• Кожухотрубные – для больших промышленных установок.

• Спиральные – используются в некоторых типах холодильных машин.

Основные виды холодильных конденсаторов — сравнение и области применения

По способу отвода тепла конденсаторы делятся на три основных типа: воздушного охлаждения, водяного охлаждения и испарительные. Каждый имеет свои плюсы, минусы и рекомендации по применению.

Принцип работы: тепло от хладагента передаётся потоку атмосферного воздуха. В большинстве современных моделей используется принудительное движение воздуха с помощью осевых вентиляторов.

Плюсы:

• простота монтажа и подключения (не нужны водопровод и канализация);

• низкая стоимость оборудования;

• компактность (много моделей для размещения на крыше, фасаде, в машинном отделении);

• независимость от источников воды;

• не требуется подготовка воды.

Минусы:

• эффективность падает при высокой температуре наружного воздуха (в жару падает холодопроизводительность);

• шум от вентиляторов может быть проблемой в жилых зонах;

• обязательна регулярная чистка оребрения от пыли, пуха, снега;

• требуют защиты от зимней работы (регулировка оборотов вентиляторов, установка клапанов поддержания давления конденсации).

Область применения: малые и средние холодильные агрегаты, бытовые и коммерческие холодильники, торговое холодильное оборудование (витрины, лари), системы кондиционирования, небольшие склады и производственные линии.

Принцип работы: хладагент охлаждается за счёт воды, которая проходит через теплообменник (кожухотрубный, пластинчатый или типа «труба в трубе»). Вода может быть проточной (из водопровода или скважины) либо циркулировать через градирню.

Плюсы:

• очень высокая интенсивность теплообмена – компактные размеры при большой мощности;

• стабильность работы независимо от уличной температуры (зимой/летом одинаково);

• возможность размещения в любом закрытом помещении (не нужен приток воздуха);

• меньше шума.

Минусы:

• расход воды (если прямоточная система – дорого и неэкологично);

• при жёсткой воде – образование накипи, снижение эффективности и риск разрушения трубок;

• требуется система водоподготовки и/или промежуточный контур с антифризом;

• более высокая стоимость оборудования и монтажа (насосы, трубы, арматура).

Область применения: крупные промышленные холодильные установки, пищевые производства, химические заводы, центральные системы кондиционирования, дата-центры, где необходимо надёжное отведение больших тепловых потоков.

Принцип работы: комбинированный способ – вода распыляется на теплообменную поверхность и частично испаряется, отнимая большое количество тепла. Неиспарившаяся вода стекает в поддон и используется повторно.

Плюсы:

• чрезвычайно высокая теплосъёмная способность при сравнительно малых габаритах;

• экономия воды по сравнению с прямоточными водяными системами;

• позволяет значительно снизить площадь теплообмена;

• может работать при высоких температурах окружающей среды.

Минусы:

• сложность конструкции и высокая начальная стоимость;

• риск отложений солей, биологических загрязнений;

• требуется периодическая очистка системы распыления и обработка воды;

• необходимость защиты от обмерзания зимой.

Область применения: крупные промышленные холодильные центры, распределительные холодильники (склады), мясокомбинаты, объекты с ограниченной площадью для размещения оборудования и высокими тепловыми нагрузками.

Как правильно выбрать холодильный конденсатор

Подбор конденсатора – задача, которую лучше доверить специалисту, но понимать основы полезно каждому, кто эксплуатирует холодильное оборудование.

Тепловая нагрузка напрямую связана с холодопроизводительностью испарителя и мощностью компрессора. Для грубой оценки: тепловая нагрузка конденсатора примерно на 15–25% больше холодопроизводительности (за счёт тепла, выделяемого компрессором). Точное значение рассчитывается инженером с учётом марки хладагента и режимов работы.

Основные критерии выбора типа:

• Условия размещения – есть ли возможность установить на улице (для воздушного) или требуется размещение в помещении (тогда лучше водяной или дистанционный воздушный с выносом наружного блока).

• Климатическая зона – в регионах с жарким летом (например, Краснодарский край) воздушные конденсаторы могут терять производительность, лучше рассмотреть испарительный или водяной вариант.

• Наличие воды – водопровод с достаточным напором и возможность канализации? Если нет – остаются воздушный или испарительный.

• Шумовые ограничения – вблизи жилых зон (например, в районах Москвы и Санкт-Петербурга) могут не согласовать установку шумных вентиляторов, потребуются водяные конденсаторы в подвале.

• Бюджет и стоимость эксплуатации – воздушные дешевле в покупке, но дороже в обслуживании (чистка) и могут вызывать перерасход электроэнергии в жару.

Формула в упрощённом виде: F = Qк / (k × Δt), где k – коэффициент теплопередачи (зависит от типа конденсатора и скоростей сред), Δt – средний температурный напор. На практике инженеры используют программное обеспечение производителей (например, Alfa Laval, GEA, LU-VE). Самостоятельный расчёт без опыта чреват ошибкой на 30% и более.

Для воздушных конденсаторов в регионах с холодной зимой (Московская область, Санкт-Петербург, Татарстан) обязательно наличие:

• регулятора скорости вращения вентиляторов (частотного преобразователя или фазового регулятора);

• клапана поддержания давления конденсации (KVR+NRD или аналогов);

• подогрева поддона (для испарительных).

Без этих мер зимой давление конденсации может упасть настолько, что жидкий хладагент не будет поступать в ТРВ – пропадёт охлаждение.

Конденсатор должен быть ремонтопригодным: наличие запасных вентиляторов, возможность разборки для чистки или химической промывки, близость сервисной службы. В крупных городах, таких как Москва, Санкт-Петербург, Краснодар, Казань, проблем с этим нет, а вот в отдалённых районах лучше выбирать типовые модели с унифицированными узлами.

Холодильные конденсаторы – цена и рыночные тренды

Цена на холодильный конденсатор зависит от типа, мощности, производителя и материалов.

Ориентировочные диапазоны (для справки, актуальны на текущий период):

Цены указаны средние по российскому рынку; конечная стоимость зависит от комплектации и поставщика.

Тренды на рынке:

• Активное импортозамещение: многие компании переходят на отечественные конденсаторы (производство «Ариада», «Русский Холод», «МКС» и другие) и азиатские бренды (Bitzer, Frascold в паре с китайскими теплообменниками).

• Рост популярности энергоэффективных моделей с EC-вентиляторами (электронно-коммутируемыми) – экономия электричества до 50%.

• Повышенный спрос на конденсаторы с антикоррозийным покрытием для прибрежных и промышленных зон.

Как продлить срок службы холодильного конденсатора (советы по эксплуатации)

Независимо от типа конденсатора, его долговечность напрямую зависит от регулярного обслуживания.

1. Чистка воздушных конденсаторов. Оребрение со временем забивается пылью, грязью, пухом тополя, снегом, льдом. Рекомендуется продувка сжатым воздухом (не более 5–6 бар) или промывка специальным раствором не реже 1 раза в 1–3 месяца в зависимости от запылённости. В Москве и других крупных городах, особенно в летний период, частоту чистки лучше увеличить.

2. Водяные конденсаторы – контроль жёсткости воды. При жёсткости выше 4–5 °Ж необходима система умягчения или периодическая химическая промывка теплообменника (например, с использованием 5–10% раствора лимонной или ортофосфорной кислоты).

3. Испарительные конденсаторы – следить за состоянием форсунок, не допускать забивания. Вода в поддоне должна обрабатываться антинакипными и биоцидными препаратами.

4. Своевременная диагностика. Падение производительности, рост давления нагнетания, повышенный ток компрессора – сигналы к проверке конденсатора.

5. Автоматика. Установка регуляторов скорости вентиляторов снижает износ двигателей и поддерживает оптимальное давление конденсации круглый год.

Часто задаваемые вопросы (FAQ)

1. Какой тип конденсатора самый экономичный в монтаже и самый экономичный в эксплуатации?
Самый дешёвый в установке – воздушный. Самый экономичный в долгосрочной эксплуатации при больших мощностях – испарительный (при условии использования оборотной воды). Для средней и малой холодильной техники чаще выгоднее качественный воздушный конденсатор с EC-вентиляторами.

2. Можно ли использовать воздушный конденсатор зимой без специальных доработок?
Нет. Без регулятора оборотов вентиляторов и клапана поддержания давления конденсации зимой давление хладагента упадёт слишком низко, нарушится работа ТРВ, возможен гидравлический удар и выход компрессора из строя.

3. Как понять, что конденсатор загрязнён и требует чистки?
Признаки: повышенное давление конденсации на манометре (выше нормы для данного хладагента), горячий жидкий трубопровод после конденсатора (норма – слегка тёплый), перегрев компрессора, грязная поверхность оребрения, сильное снижение холодопроизводительности.

4. Стоит ли ремонтировать повреждённый конденсатор с утечкой хладагента или проще заменить?
Запайка трещины в медной трубке возможна, но надёжность будет ниже. Часто места утечек – вибрация, коррозия. Для малых конденсаторов стоимость ремонта сопоставима с заменой, для крупных – ремонт оправдан. Точное решение принимает инженер после осмотра.

5. Как часто нужно проводить техническое обслуживание холодильного конденсатора?
Плановое обслуживание – минимум 2 раза в год (перед летним и зимним сезонами). В пыльных и загазованных зонах – ежемесячно.

6. Вы помогаете с подбором конденсатора по параметрам существующей холодильной установки?
Да, специалисты tdo.ru производят бесплатный расчёт и подбор оптимального конденсатора под ваши задачи – от подбора аналога старой модели до проектирования нового конденсаторного узла.

Как мы работаем с tdo.ru — пошаговая схема взаимодействия

1. Заявка на сайте – вы описываете задачу: нужен новый конденсатор, замена, модернизация или ремонт существующего.

2. Бесплатная консультация инженера – мы уточняем параметры (хладагент, холодопроизводительность, условия эксплуатации, бюджет).

3. Подбор оборудования – готовим 2-3 варианта с разными производителями и ценами.

4. Расчёт стоимости и поставка – фиксируем цену, сроки доставки (работаем напрямую с заводами-изготовителями).

5. Монтаж и пусконаладка (по желанию) – устанавливаем конденсатор, подключаем к системе, проверяем режимы.

6. Гарантия и постгарантийное обслуживание – заключаем сервисный договор на регулярную чистку и техническое обслуживание.

Заключение: доверьте выбор профессионалам

Правильный подбор холодильного конденсатора – залог бесперебойной работы всей холодильной системы, экономии электроэнергии и долгого срока службы компрессора и других компонентов. Ошибки при выборе влекут за собой перегрев, частые ремонты и незапланированные простои.

Команда tdo.ru имеет многолетний опыт в поставке и сервисном обслуживании конденсаторов для любых типов холодильных установок – от моноблоков для кафе до мощных промышленных агрегатов распределительных центров.
